WTC | Periode 5

Dit zijn alle CAD tekeningen die ik heb gemaakt in Periode 5!

1. Deurklink (Inventor)

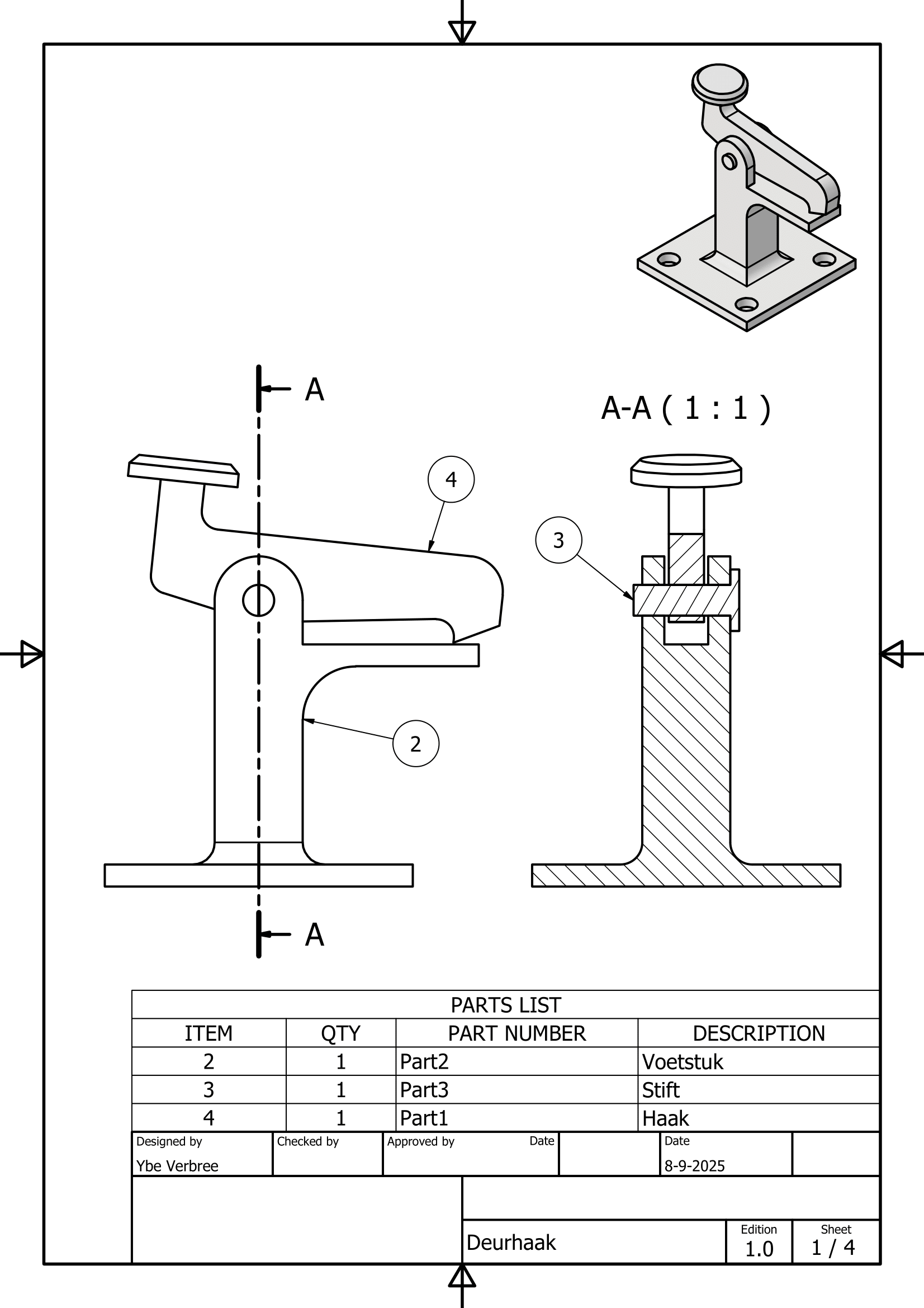

Werktekening - Assembly

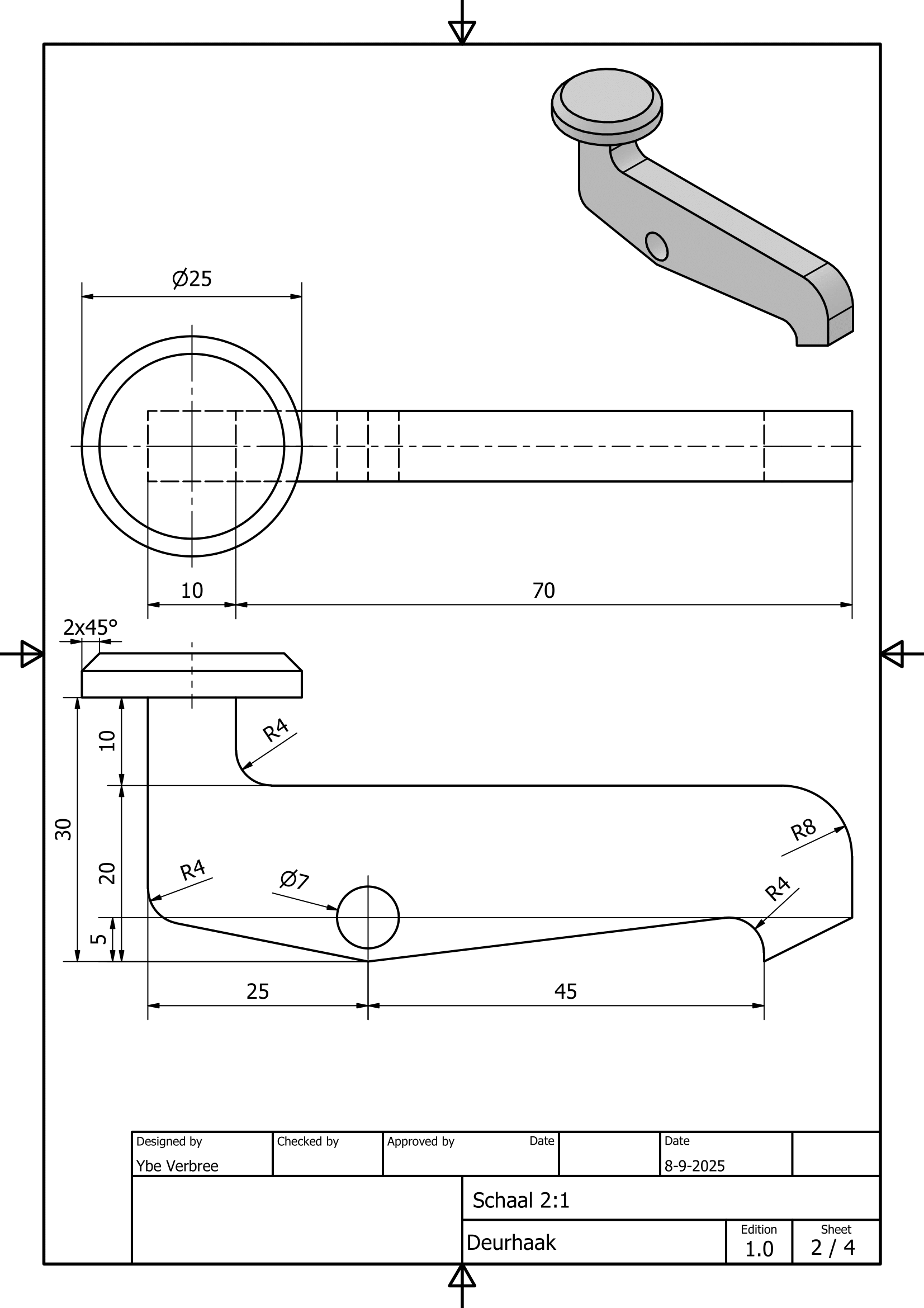

Werktekening - Haak

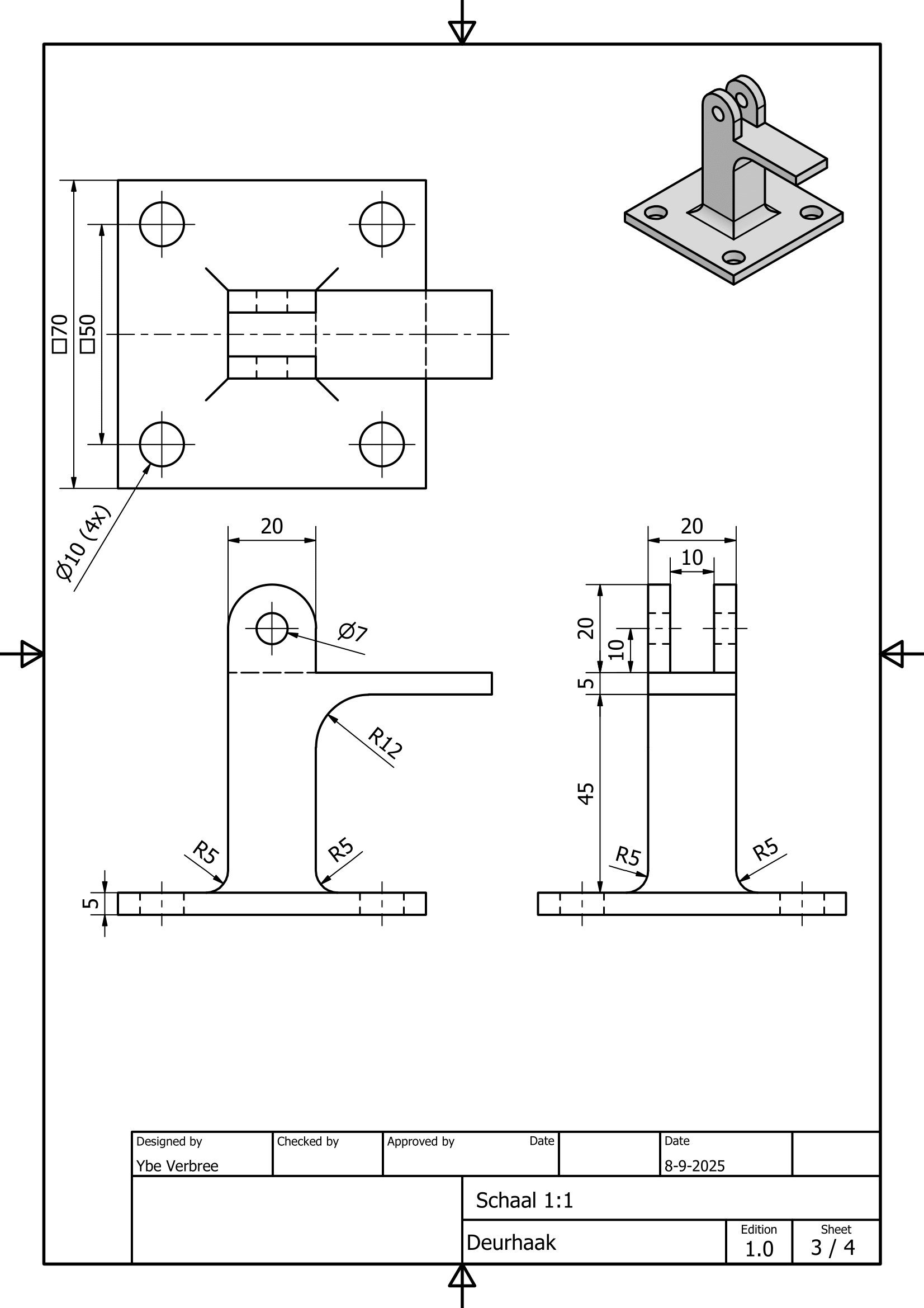

Werktekening - Voetstuk

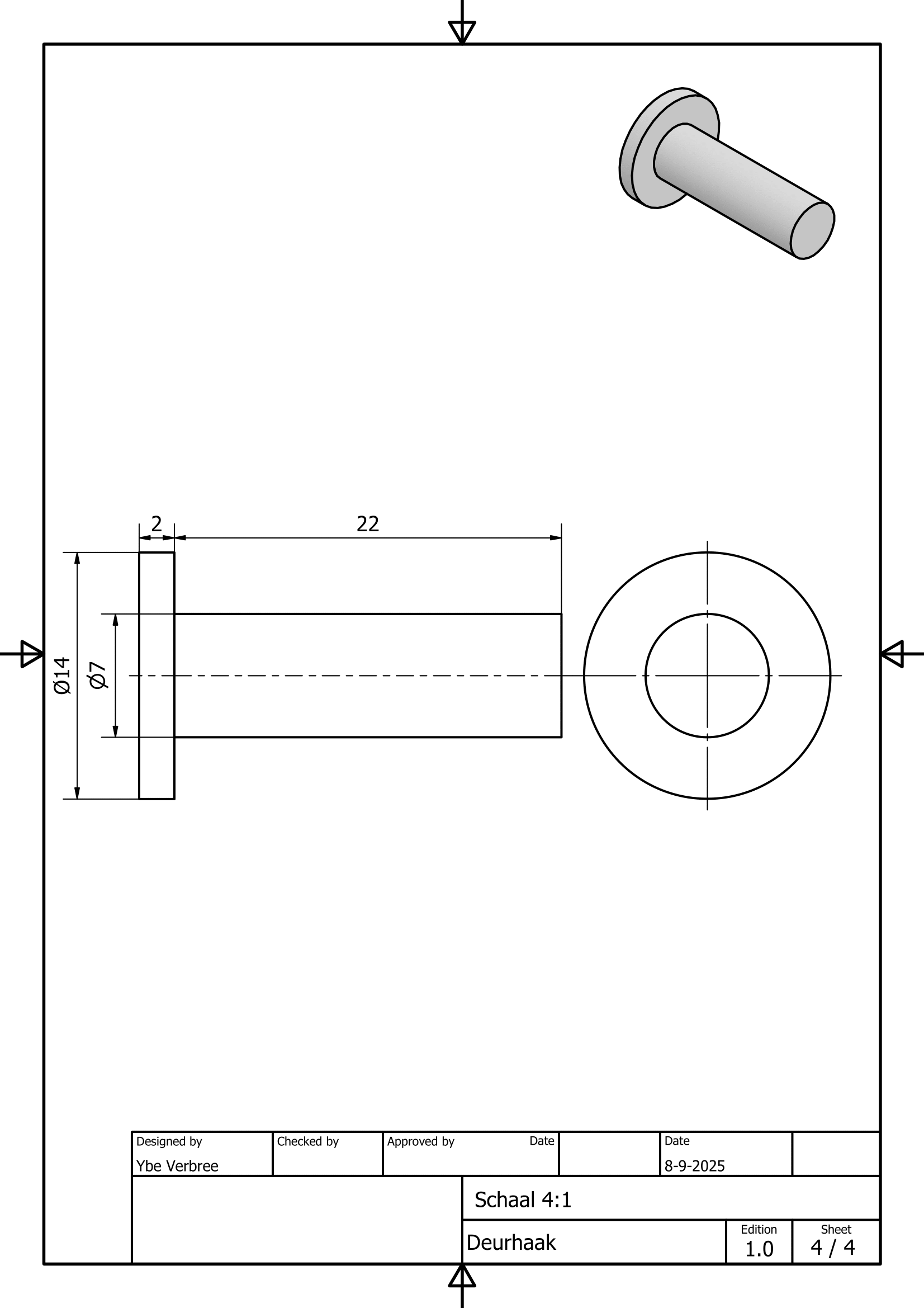

Werktekening - Stift

2. Symposium (Onshape)

Werktekening - Assembly

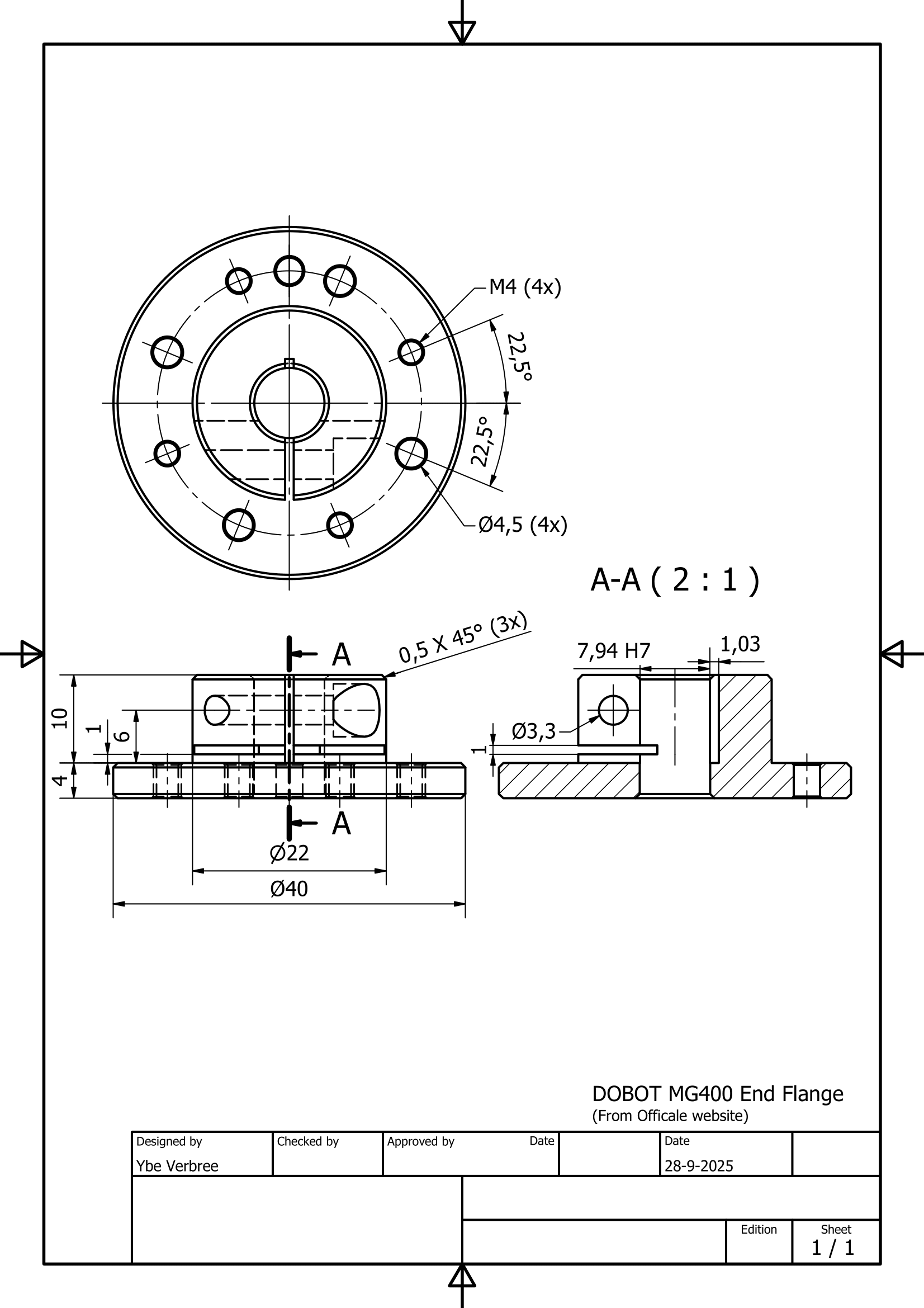

3. Dobot MG400 (Inventor)

Werktekening

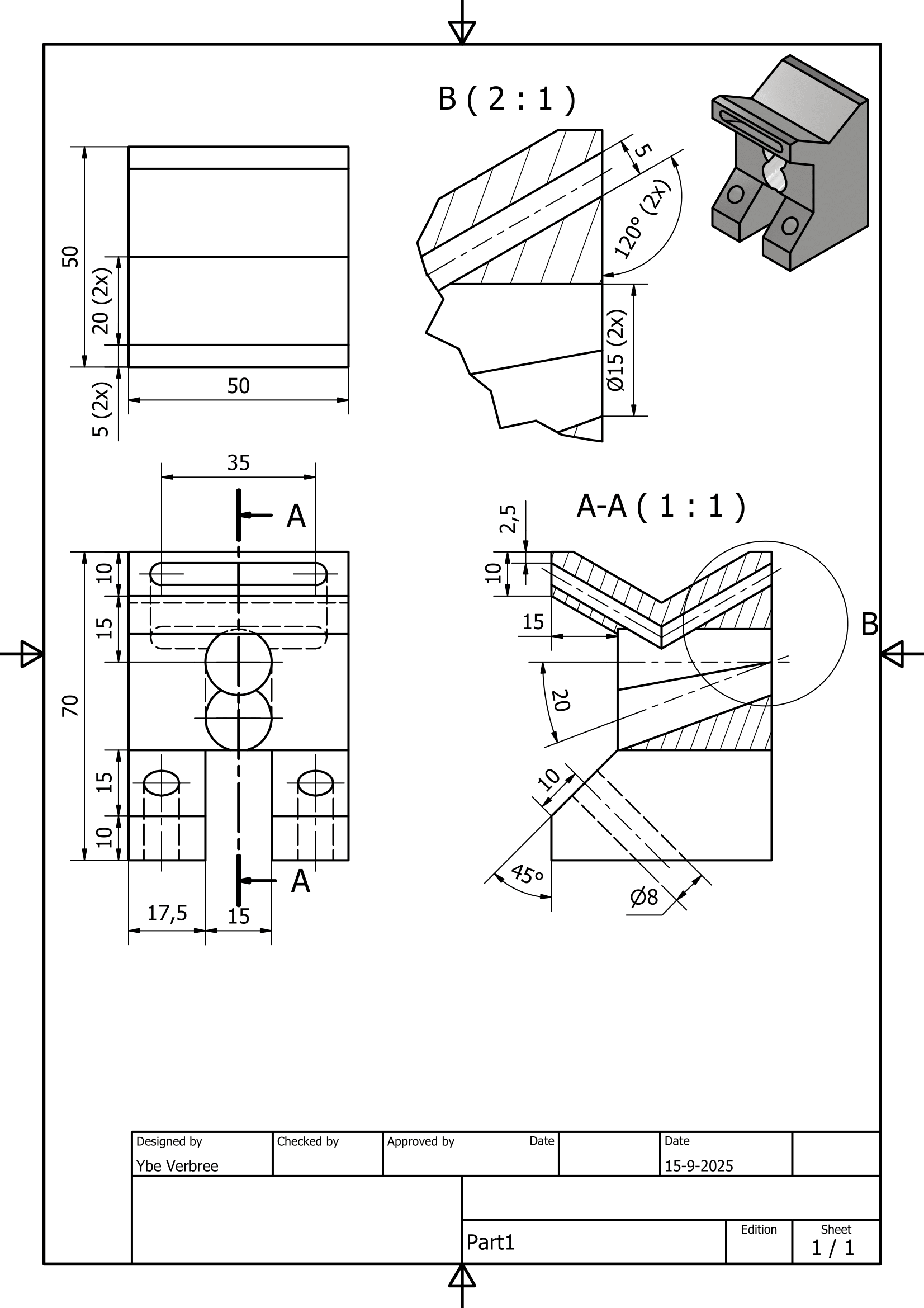

4. Opdracht 14 (Inventor)

Werktekening

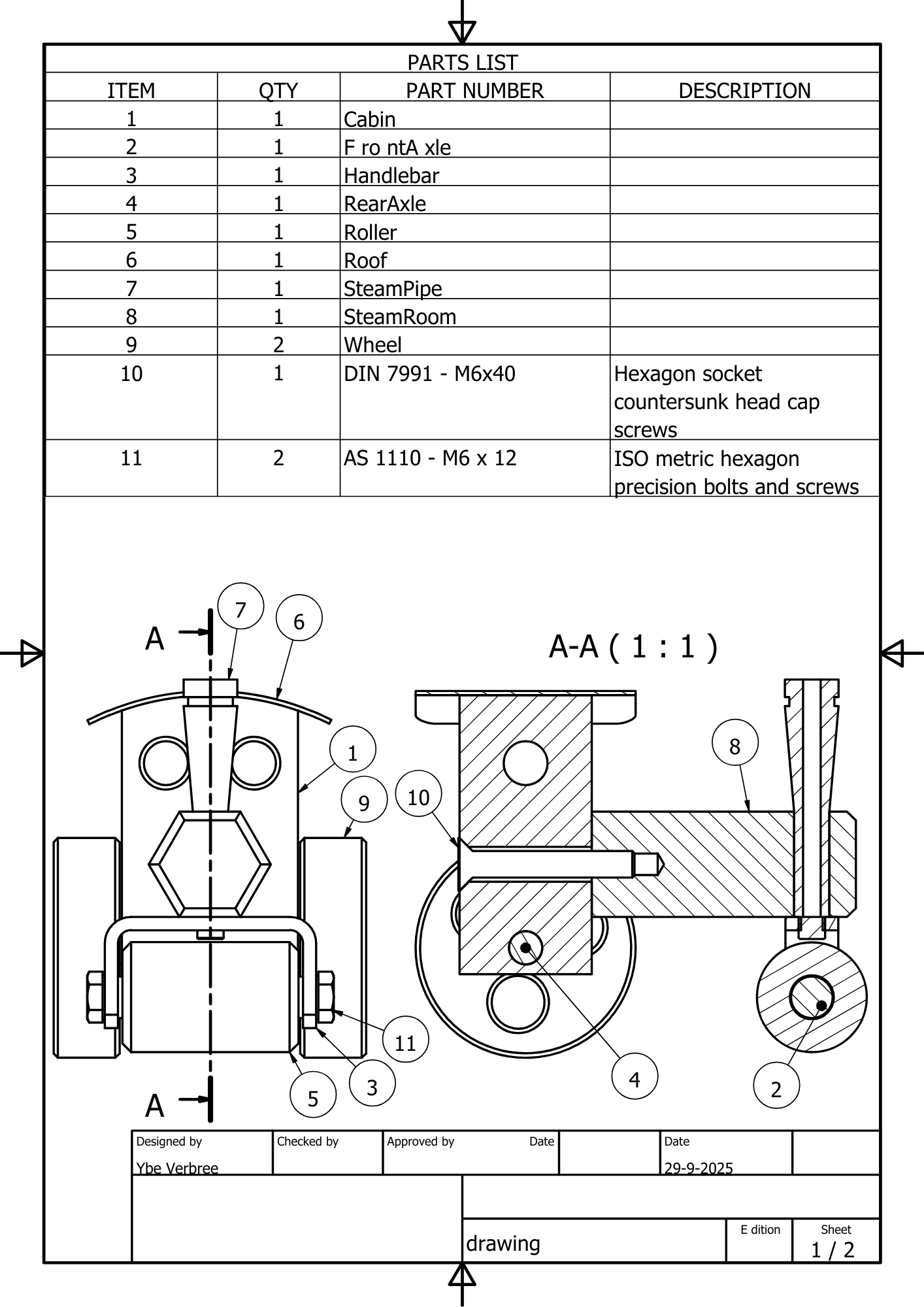

5. Steam Roller (Inventor)

Werktekening - Assembly

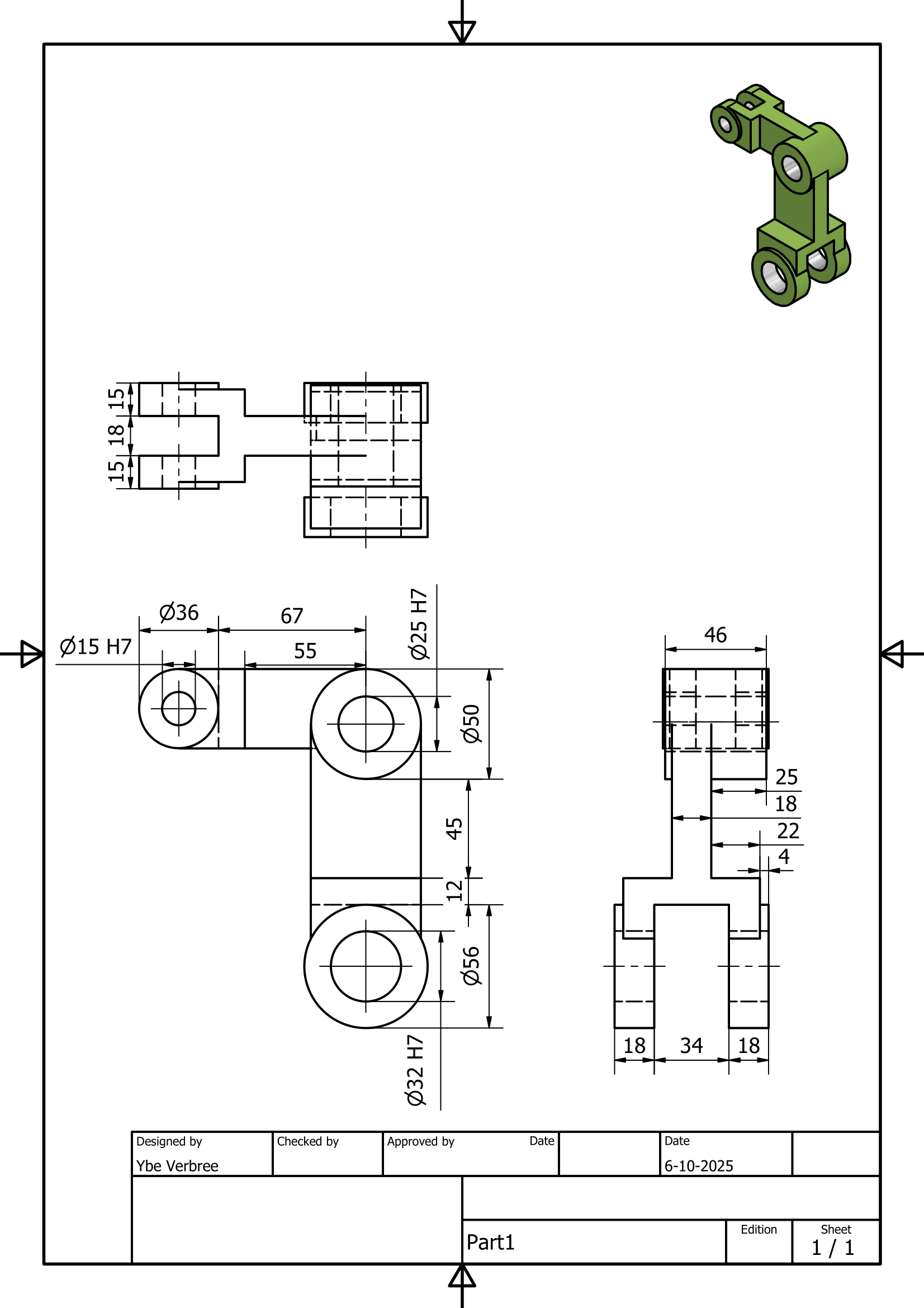

6. Drawing 160 (Inventor)

Werktekening - Assembly

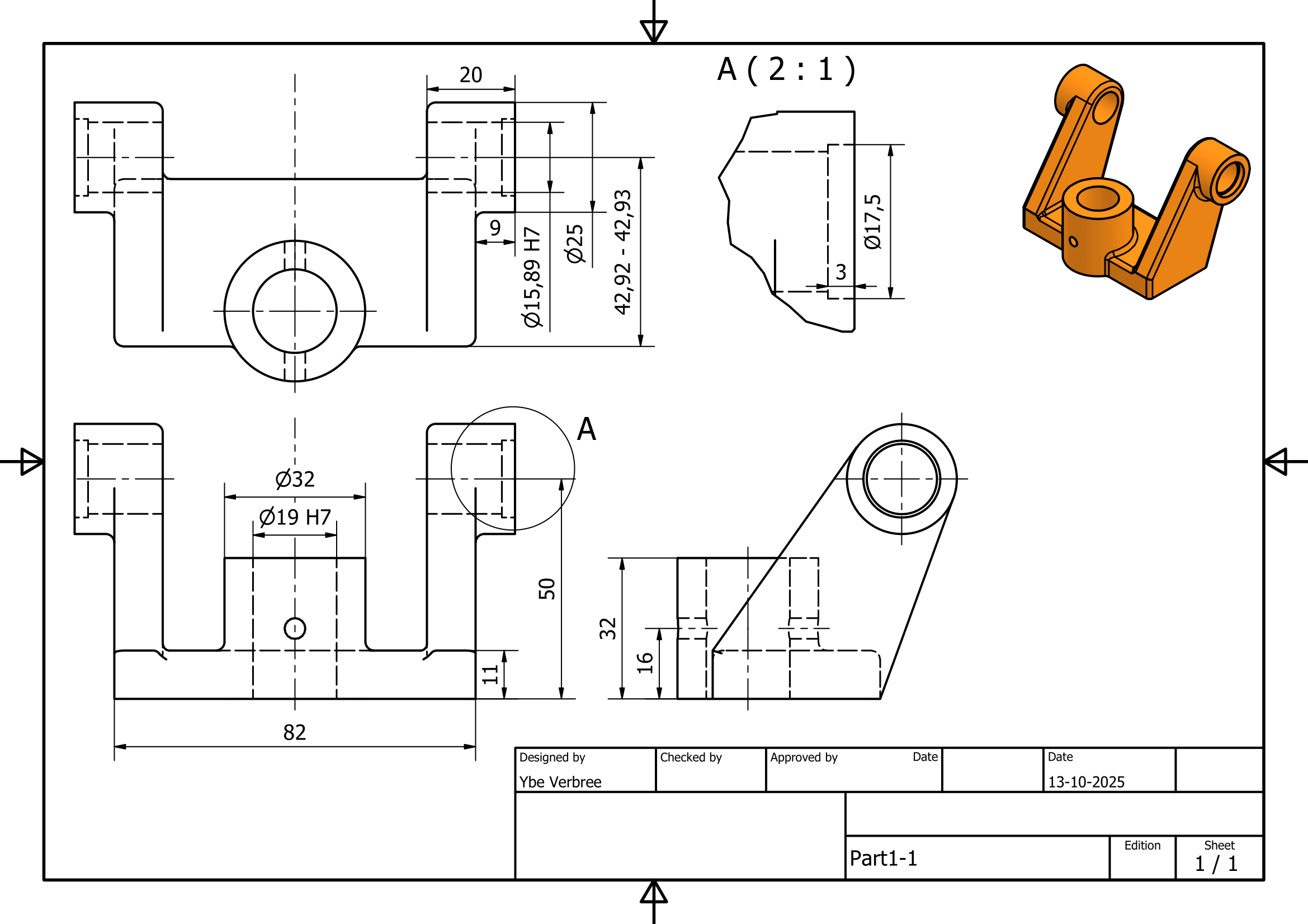

7. Trip Bracket (Inventor)

Werktekening - Assembly

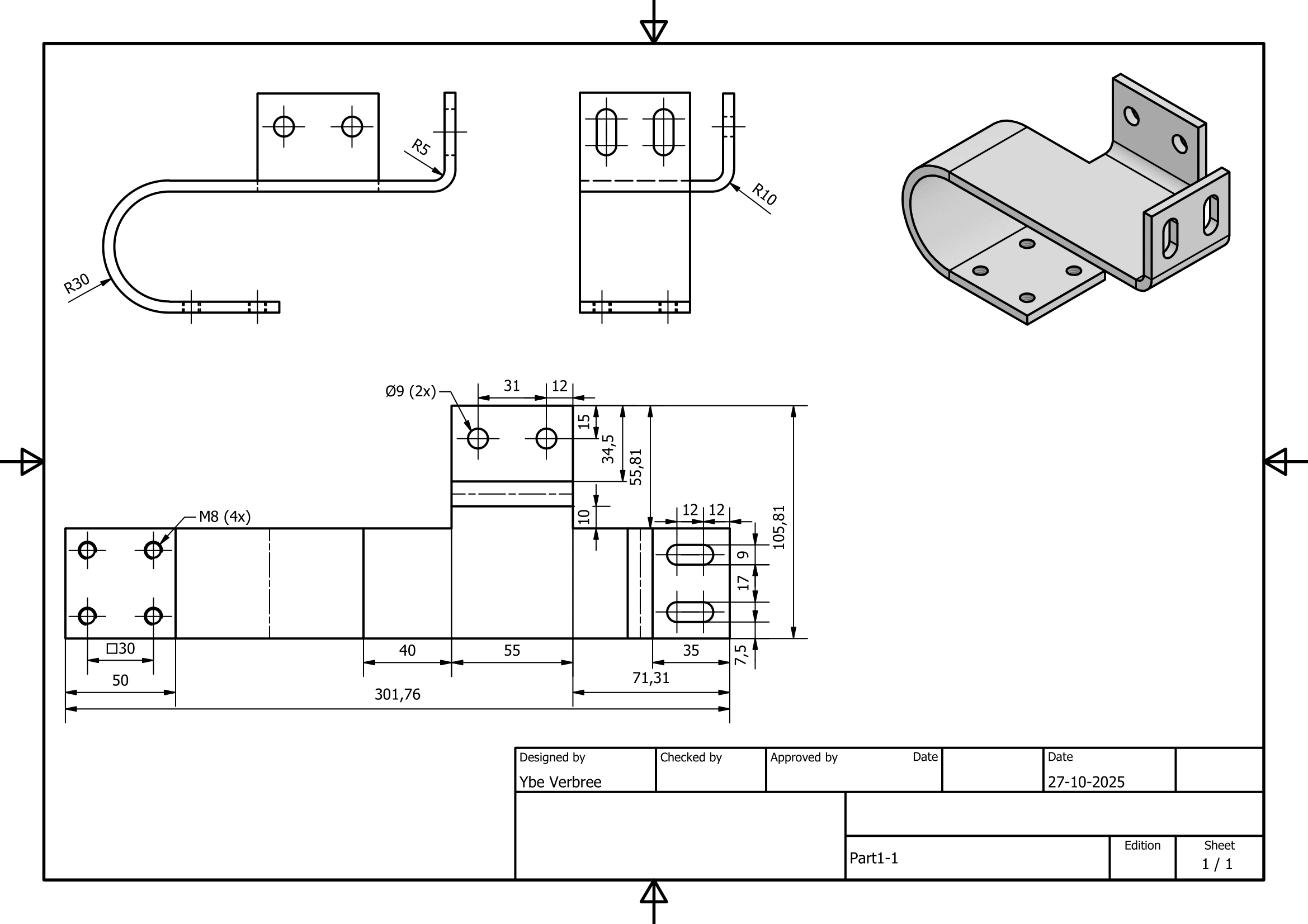

8. Oefening 4.1 (Inventor)

Werktekening - Assembly

9. 3D tekening (Handmatig)
